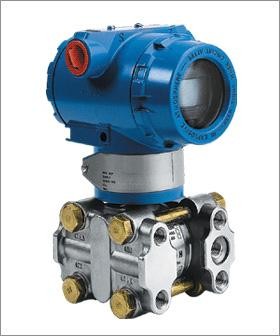

SCB-3051/3351系列智能電容式壓力/差壓變送

產品名稱：SCB-3051/3351系列智能電容式壓力/差壓變送

3351系列智能電容式差壓變送器產品簡介∷

3351系列智能電容式變送器(以下簡稱智能變送器)是以微處理器為核心的壓力儀表，它在傳統的1151電容式變送器的結構上增加了通訊和其它。用268、275通訊器或采用HART協議的其它主機可在控制室、變送器現場或在同一控制回路的任何地方同它進行雙向通訊(讀、寫數據和診斷).

1、主要特點

3351系列智能電容式變送器除了一般電容式變送器的固有特點外，還具有如下特點：
·智能電子部件僅由一塊組成
·量程比15：1或10：1
·0-0.6－0-42000KPa
·就地按鍵調整量程和零點
·可更新現存的TY-1151(包括1151)各種模擬式變送器為智能儀表
·符合HART協議，可用HART通訊器268、275與本智能表進行雙向通訊而不中斷輸出信號
·在采用HART協議的分散控制系統中同主機進行雙向通訊
·具有自診斷和遠傳診斷功能
·帶有EEPROM，不怕斷電丟失數據
2、工作原理

被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件(即敏感元件)的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。壓力變送器和絕對壓力變送器的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空。轉換器將解調器的電流轉換成數字信號，其值被微處理器用來判定輸入壓力值。微處理器控制變送器的工作。另外，它進行傳感器線性化。重置測量范圍。工程單位換算、阻尼、開方，，傳感器微調等運算，以及診斷和數字通信。
本微處理器中有16字節程序的RAM，并有三個16位計數器，其中之一執行A /D轉換。轉換器把微處理器來的并經校正過的數字信號微調數據，這些數據可用變送器軟件修改。數據貯存在EEPROM內，即使斷電也保存完整。數字通信線路為變送器提供一個與外部設備(如275型智能通信器或采用HART協議的控制系統)的連接接口。此線路檢測疊加在4-20mA信號的數字信號，并通過回路傳送所需信息。通信的類型為移頻鍵控FS技術并依據BeII202標準。
以差動電容為檢測原理組成電容式變送器，輸入壓力分別為0～40KPa，
0～250KPa等。使用對象：液體、氣體和蒸氣。
ZRN3351DP差壓變送器
3 0-1～6KPa
4 0-6～40KPa
5 0-40～200KPa
6 0-0.16～1MPa
7 0-0.4～2.5MPa
8 0-1.6～10MPa
  代號 功能
E 普通模擬型(輸出:4～20mA)
G 常規智能型(輸出:4～20mA)
S 標準智能型(輸出:4～20mA帶HART總線協議)
  代號 結 構 材 料
法蘭接頭 排氣/排液閥 隔離膜片 灌充液體
22 316不銹鋼 316不銹鋼 316不銹鋼 硅油
23 316不銹鋼 316不銹鋼 哈氏C-276
24 316不銹鋼 316不銹鋼 蒙乃爾
25 316不銹鋼 316不銹鋼 鉭
  代號 靜壓MPa
B 4
C 10
  代號 精度
Q1 0.2%FS
Q2 0.5%FS
  代號 電氣連接頭
L1 M20X1.5內螺紋
L2 1/2NPT內螺紋
  代號 附加選項
M1 0～100%線性指示表頭
M3 數字顯示表頭
B1 2″管裝彎支架
B2 墻裝/板裝彎支架
B3 2″管裝平支架
D0 泄放閥在壓力室中部
D1 側面泄放閥在壓力室上部
D2 側面泄放閥在壓力室下部
C0 1/2″錐管內螺紋接頭
C1 1/2″引壓接頭及后部焊接引壓管φ14（供貨時含C0）
C2 丁字形螺紋接頭M20X1.5
d 隔爆型EXd ⅡCT5
I 本安型EXiaⅡ CT6
